정밀한 모션: CNC 기어 가공의 예술과 과학

기어는 기계 세계의 숨은 영웅입니다. 손목시계의 정교한 메커니즘부터 풍력 터빈의 강력한 구동계까지, 이 모든 것은 정확하게 톱니형 구성 요소 운동과 힘을 전달하는 데 필수적입니다. 더 강하고, 더 조용하고, 더 효율적이며, 더 빠르게 생산되는 기어에 대한 수요는 제조업을 전통적인 방식에서 벗어나 혁신적인 공정으로 이끌었습니다. CNC(컴퓨터 수치 제어) 기어 가공.

이 기술은 첨단 소프트웨어, 정교한 기계, 엔지니어링 전문 지식을 결합하여 뛰어난 품질의 기어를 만드는 정밀 제조의 정점을 나타냅니다.

CNC 기어 가공이란?

CNC 기어 가공은 사전 프로그래밍된 컴퓨터 소프트웨어가 공장 도구와 기계의 움직임을 제어하는 ​​절삭 가공 공정입니다. 밀, 선반특히 호버와 셰이퍼와 같은 전용 기어 절삭 기계를 사용하여 마이크론 수준의 정확도로 기어 이빨을 생산합니다.

이 공정은 일반적으로 강철, 알루미늄, 황동 또는 플라스틱과 같은 견고한 소재의 블랭크(blank)로 시작됩니다. 이 블랭크를 CNC 기계에 장착하면 절삭 공구를 사용하여 소재를 점진적으로 제거하여 디지털 설계도(CAD 모델)에 따라 기어 톱니의 정밀한 형상을 조각합니다.

주요 CNC 기어 제조 공정

다양한 유형의 기어를 만드는 데는 몇 가지 특수 CNC 공정이 사용됩니다.

1. CNC 기어 호빙: 스퍼 기어와 헬리컬 기어를 생산하는 가장 일반적인 방법입니다. 헬리컬 절삭날이 있는 원통형 공구인 호브(hob)가 기어 블랭크와 동기하여 회전합니다. 호브의 톱니가 블랭크를 점진적으로 절삭하여 기어 톱니 모양을 형성합니다. CNC는 이송 속도, 회전 속도 및 동기를 놀라운 정밀도로 제어합니다.

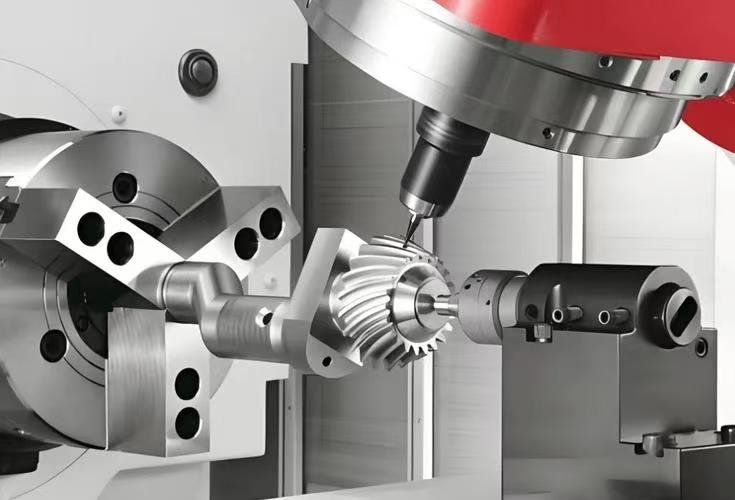

2. CNC 기어 밀링: 회전하는 다날 커터를 사용하여 베벨 기어와 맞춤형 프로파일을 포함한 다양한 기어를 제작할 수 있습니다. 대량 생산 시 호빙만큼 빠르지는 않지만, CNC 밀링 프로토타입, 대형 기어 또는 독특한 이빨 모양을 가진 기어에 엄청난 유연성을 제공합니다.

3. CNC 기어 성형: 이 공정은 기어와 유사한 왕복 절삭 공구를 사용합니다. 커터와 블랭크가 맞물리면서 함께 회전하여 톱니 모양을 블랭크에 "깎아냅니다". 내접 기어 및 숄더 또는 기타 장애물에 매우 가까운 기어를 제작하는 데 매우 적합합니다.

4. CNC 기어 연삭: 최고 수준의 정밀성과 표면 마감을 위해 기어 연삭은 마무리 공정으로 사용됩니다. 연삭 휠을 사용하여 미리 절단된 기어에서 미세한 양의 재료를 제거합니다. 이 공정은 기어를 단단하게 만들고, 열처리 변형을 제거하며, 가장 조용하고 효율적인 주행 표면을 구현합니다. 항공우주, 자동차 및 기타 고성능 응용 분야에 필수적인 기술입니다.

5. CNC 기어 절삭 및 연마: 이는 열처리 후 표면 마감을 개선하고 치아 형상의 미세한 편차를 수정하여 소음을 줄이고 수명을 늘리는 데 사용되는 마무리 공정입니다.

CNC 기어 가공의 탁월한 장점

CNC로의 전환은 기어 제조에 혁신을 가져왔으며 기존 방식으로는 따라올 수 없는 이점을 제공합니다.

· 탁월한 정밀성과 정확도: CNC 기계는 인적 오류를 없애 마이크로미터 단위의 공차를 갖는 기어를 생산합니다. 이를 통해 완벽한 맞물림, 최적의 하중 분배, 그리고 원활한 작동이 보장됩니다.

· 뛰어난 일관성과 반복성: 프로그램이 검증되면 CNC 기계는 수천 개의 동일한 기어를 배치마다 생산할 수 있어 생산 과정 전체에서 일관된 품질을 보장합니다.

· 복잡한 형상을 간편하게: CNC 소프트웨어는 비대칭 치아, 변형된 인벌류트, 수동으로 만드는 것이 매우 어렵거나 불가능한 맞춤형 디자인을 포함하여 복잡한 치아 프로파일을 쉽게 처리할 수 있습니다.

· 효율성과 생산성 향상: CNC 자동화를 통해 무인 제조(무인 작업)가 가능해져 단위당 생산 시간과 노동 비용이 크게 줄어듭니다.

· 유연성 및 신속한 프로토타입 제작: 기어 설계 변경은 CAD 파일을 수정하고 새로운 툴패스를 생성하는 것만큼 간단합니다. 이를 통해 맞춤형 툴링 없이도 빠른 반복 작업과 비용 효율적인 프로토타입 제작이 가능합니다.

응용 분야: 정밀 기어가 중요한 곳

CNC 가공 기어는 신뢰성과 성능이 요구되는 거의 모든 산업에서 사용됩니다.

· 자동차: 변속기, 차동 장치, 조향 시스템 및 엔진 구성 요소.

· 항공우주 및 방위: 고장이 불가피한 구동 시스템, 헬리콥터 변속기, 엔진 시동 장치.

· 산업 기계: 로봇공학, 컨베이어 시스템, 중장비 공작 기계, 포장 장비.

· 재생 에너지: 풍력 터빈의 거대한 기어박스는 느린 로터 속도를 고속 발전기 회전으로 변환합니다.

· 의료기기: 수술 로봇 및 영상 시스템(CT/MRI 스캐너)과 같은 정밀 장비.

CNC 기어 가공의 미래

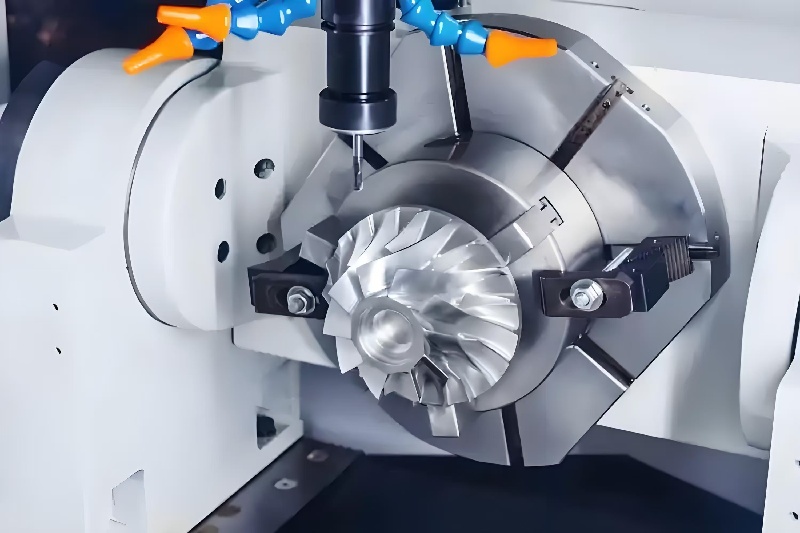

이러한 발전은 단일 설정으로 복잡한 기어를 완성할 수 있는 다축 가공, 로딩 및 언로딩을 위한 로봇 기술과의 통합 자동화와 같은 트렌드로 이어지고 있습니다. 또한, 3D 프린팅(적층 제조)은 최종 형상에 가까운 기어 블랭크를 제작하여 최종 마무리하는 방식으로 부상하고 있습니다. CNC 가공자재 낭비를 줄입니다. 또한, AI와 IoT(사물 인터넷)를 도입하여 예측 유지보수, 실시간 모니터링, 그리고 가공 프로세스의 자체 최적화를 통해 효율성을 더욱 높일 수 있습니다.

결론

CNC 기어 가공은 단순한 제조 공정을 넘어 현대 정밀 엔지니어링의 핵심입니다. 디지털 설계와 자동화된 고정밀 절삭을 결합함으로써, 우리 삶에 동력을 제공하는 첨단의 안정적이고 효율적인 기어를 제작할 수 있습니다. 기술이 끊임없이 발전함에 따라 CNC는 앞으로도 기어 설계 및 생산 분야의 혁신을 주도하며 선두 자리를 지켜갈 것입니다.
