가공에서의 주요 차이점 및 적용 분야

세 명의 기계공에게 지그와 픽스처의 차이점을 설명해 달라고 하면 아마 세 가지 다른 대답을 들을 수 있을 겁니다. 특히 실제로 기계 앞에 서 있지 않은 사람들은 이 두 가지를 끊임없이 혼동하곤 합니다.

하지만 설정을 계획할 때는 그 차이가 매우 중요해집니다. 부품을 고정하는 방식은 정렬, 반복성, 다음 부품을 얼마나 빨리 장착할 수 있는지 등 모든 것을 바꿉니다. 단일 시제품의 경우에는 큰 문제가 아닐 수 있지만, 수천 개의 부품을 생산하는 경우에는 모든 것이 달라집니다.

기계 가공에서 지그와 픽스처의 가장 큰 차이점은 공구를 제어하고 공작물을 고정하는 방식에 있습니다. 지그는 절삭 공구를 안내하여 정확한 구멍 위치를 잡아주는 반면, 픽스처는 CNC 또는 자동화 공정에서 부품을 안정적으로 고정하는 역할을 합니다. 다음 표는 주요 차이점을 한눈에 요약한 것입니다.

지그와 고정구는 위치 오차를 없애도록 설계되었습니다. 작업자는 각 공작물의 위치를 ​​수동으로 조정할 필요가 없습니다. 설정 자체가 부품의 정확한 위치와 공구의 접촉 방식을 결정해야 합니다. 일단 설정이 완료되면 기계는 작업자의 조작 없이 자동으로 동일한 공정을 반복합니다.

많은 매장들이 여전히 처음부터 자체적으로 설비를 제작하고 있지만, 이러한 방식은 점차 줄어들고 있습니다. 대부분의 생산 작업은 이미 설비가 완벽하게 갖춰진 전문 파트너에게 맡겨지고 있습니다. 기업들은 기본적으로 이러한 과정을 통합하고 있습니다.CNC 가공고정 장치 설계 덕분에 CAD 파일에서 바로 완제품을 만들 수 있으므로 금형 제작에 3주씩 허비할 필요가 없습니다.

지그 및 고정구란 무엇인가요?

응용 사례를 살펴보기 전에 지그와 픽스가 실제로 무엇인지 이해하는 것이 도움이 됩니다. 그렇다면 지그와 픽스처란 무엇일까요?

지그는 공작물의 위치를 ​​고정하고 절삭 공구를 안내하는 역할을 합니다.

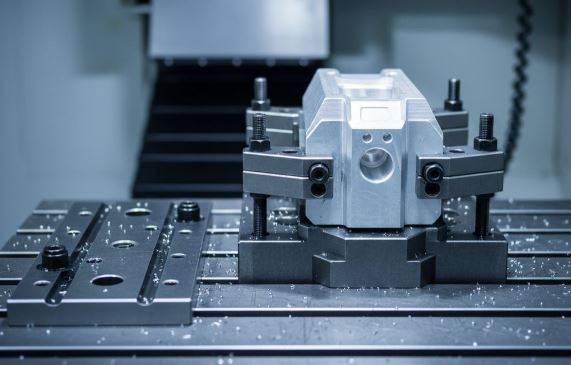

고정 장치는 공작물을 고정하고 위치를 지정하며, 공작 기계는 절삭 경로를 제어합니다.

그게 핵심적인 차이점입니다.

지그는 일반적으로 드릴링 작업에 사용되며, 가이드 부싱은 드릴이 부품에 진입하는 정확한 위치를 제어합니다. 고정구는 CNC 가공에서 더 흔하게 사용되는데, 프로그램이 공구의 움직임을 결정하고 고정구는 단순히 부품을 고정하고 정확한 위치에 유지하는 역할을 합니다.

제조 과정에서 지그와 고정구는 무엇에 사용되나요?

대부분의 가공 문제는 일관성 부족에서 비롯됩니다. 한 부품은 수작업으로 정확하게 정렬할 수 있을지 몰라도, 똑같은 방식으로 50번, 100번씩 반복하다 보면 오차가 발생하기 시작합니다.

지그와 고정 장치를 사용하면 그러한 추측을 없앨 수 있습니다.

CNC 공작물 고정 장치 설정이 완료되면 작업자는 부품을 지정된 위치에 놓고 작업을 시작합니다. 설정 자체가 위치의 일관성을 보장합니다.

다음과 같은 작업에서 사용되는 것을 볼 수 있습니다.

● 반복적인 구멍 패턴 드릴링

● 여러 부품 배치에 걸쳐 동일한 형상으로 가공

● 탭핑 나사산 기능

● 부품이 정해진 방향으로 놓여 있어야 하는 검사 환경

실제 운영 환경에서 이는 시간을 절약해 줄 뿐만 아니라, 더 중요한 것은 프로세스를 예측 가능하게 유지해 준다는 점입니다.

기계 가공에서 지그 및 고정구의 장점

지그와 고정구의 차이점을 알면 가공 작업을 훨씬 쉽게 제어할 수 있습니다.

실질적인 이점은 다음과 같습니다.

● 일관된 부품 위치 유지로 가공 정확도 향상

● 생산 과정 전반에 걸쳐 안정적인 반복성 보장

● 일괄 생산 시 적재 및 하역 속도 향상

● 작업자의 수동 정렬 작업 감소

● 가공 중 더욱 안정적인 절삭 조건

● 정밀 드릴링, 밀링, 검사 및 대량 생산 작업 고정에 사용됩니다.

기계 가공에서 가장 흥미로운 부분은 아니지만, 작업이 얼마나 원활하게 진행되는지를 조용히 결정하는 중요한 역할을 합니다.

생산 과정에서 지그와 픽스처 중 어떤 것을 선택해야 할까요?

이상적인 세상에서는 선택이 쉽습니다. 하지만 현실에서는 보유한 장비와 작업량을 고려하여 선택해야 합니다. "교과서적인 정의는 무엇일까?"라고 묻기보다는 "어떤 방식이 이 작업을 더 빠르게 진행시킬까?"라고 물어야 합니다.

지그가 의미 있을 때

특히 수동 장비를 사용할 때, 구멍의 정확성과 반복성이 최우선이라면 지그를 사용하는 것이 가장 좋습니다.

동일한 구멍 패턴으로 100개의 판을 드릴링해야 하는 경우, 작업자가 모든 구멍을 수동으로 찾는 것은 비효율적입니다. 지그를 사용하면 경화 처리된 부싱을 통해 드릴이 물리적으로 고정되어 이 문제를 해결할 수 있습니다. 다음과 같은 경우에 사용하십시오.

● 동일한 구멍 패턴을 대량으로 생산하고 있습니다.

● 수동 드릴 프레스가 주요 병목 현상입니다.

● 방정식에서 연산자 "드리프트"를 제거해야 합니다.

경기 결과가 승리할 때

CNC 가공에서 고정구는 매우 중요한 역할을 합니다. CNC 가공 센터에 공구 경로를 프로그래밍하고 나면 물리적인 가이드가 필요하지 않습니다. 기계는 이미 이동 경로를 알고 있기 때문입니다. 부품만 제자리에 고정되어 있으면 됩니다.

바로 이럴 때 조명기구가 필요합니다. 조명기구는 다음과 같은 용도로 제작되었습니다.

● 다축 밀링 가공 시, 강력한 클램핑이 필수적입니다.

● 몇 초 안에 부품을 교체해야 하는 고속 공정.

● 기계가 "안내" 부분을 처리하는 자동화된 설정.

회색 지대: 하이브리드 자동차와 CNC 시대

이 둘 사이의 경계는 예전에는 뚜렷했지만, 오늘날에는 다소 모호해졌습니다.

부품의 위치를 ​​고정하는 고정장치처럼 작동하면서도 특정 수동 작업을 위한 부싱 플레이트를 갖춘 "하이브리드" 공구를 볼 수 있습니다. 또한 최신 CNC 시스템은 많은 가공 작업에서 기존의 드릴링 지그의 필요성을 줄였습니다. 기계의 위치 지정이 정확하다면 지그의 "가이드" 기능은 이미 소프트웨어에 내장되어 있습니다.
